Industrielle Kohlebürsten für Motoren und Generatoren
Kohlebürsten, auch Motorkohlen oder Schleifkohlen genannt, sind elektrische Gleitkontakte aus verschiedenen Kohlenstoffarten oder Kohlenstoff-Metall-Werkstoffen. Sie übertragen Strom oder Signale zwischen feststehenden und rotierenden Teilen einer elektrischen Maschine, etwa über den Kommutator eines Gleichstrommotors oder den Schleifring eines Generators. Ob eine Kohlebürste zuverlässig läuft, hängt von Werkstoff, Stromstärke, Spannung, Bauform und Einsatzbedingungen ab.
Wir liefern über 1.000 verschiedene industrielle Kohlebürstenvarianten namhafter deutscher und europäischer Hersteller ab Lager. Fehlt die passende Ausführung, lassen wir Kohlebürsten nach Maß schon ab vier Stück individuell für Sie fertigen. Bei der Auswahl und bei Laufproblemen beraten wir Sie anhand Ihrer technischen Daten.
Kohlebürsten höchster Qualität für alle Einsatzgebiete.
Kohlebürsten für Elektromotoren, Generatoren und industrielle Anlagen
Wir liefern industrielle Kohlebürsten unter anderem für Gleichstrommotoren, Fahrmotoren, Schleifringläufer-Motoren, Generatoren, Drehstrom-Nebenschluss-Motoren, Permanent-Magnet-Motoren und Werkzeugmaschinen. Zum Einsatz kommen unsere Industriekohlen unter anderem im Maschinen- und Anlagenbau, in Stahl- und Walzwerken, Kunststoff- und Papierverarbeitung, Krananlagen, Windkraftanlagen sowie in der Schifffahrt.
Die Anforderungen an die Werkstoffe reichen von Bronzekohlen für Bugstrahlrudermotoren bis zu Silberkohlen für die Übertragung von Messströmen und Daten in Windkraftanlagen. Für Fahr- und Hubmotoren in der Logistik kommen wiederum Bronze- und/oder Edelkohlen zum Einsatz. Deshalb richtet sich die Auswahl nicht allein nach den Abmessungen einer vorhandenen Motorkohle, sondern immer auch nach ihrer elektrischen und mechanischen Aufgabe.
Partner der Morgan Electrical Carbon Deutschland.
Welche Kohlebürste passt zu welcher Anwendung?
Der passende Kohlebürstenwerkstoff richtet sich nach der elektrischen Maschine und ihren Betriebsbedingungen. Neben Spannung und Strombelastung sind unter anderem Umfangsgeschwindigkeit, Anpressdruck sowie das Material von Kommutator oder Schleifring, sowie immer auch der Einsatzbereich entscheidend. Die Abmessungen allein reichen für die Auswahl nicht aus.
Die folgende Übersicht zeigt typische Einsatzmöglichkeiten. Innerhalb jeder Werkstoffgruppe gibt es unterschiedliche Qualitäten, die auf den konkreten Anwendungsfall abgestimmt werden müssen.
| Kohlebürstenwerkstoff | Typische Einsatzmöglichkeiten |
|---|---|
| Elektrografit- bzw. Edelkohlen | Unter anderem industrielle Gleichstrommotoren und Fahrmotoren |
| Metallgraphitkohlen, beispielsweise kupferhaltige Qualitäten | Je nach Werkstoff Niederspannungsantriebe mit hohen Strömen sowie bestimmte Schleifringanwendungen |
| Silbergraphitkohlen | Signal- und Messstromübertragung sowie Wellenerdung |
| Naturgraphitbasierte Qualitäten | Unter anderem Schleifringanwendungen in Turbogeneratoren |
| Kunstharzgebundene Graphitkohlen | Bestimmte Gleichstrom- und Drehstrom-Kommutatormotoren |
| Hartkohlen und weitere Graphitqualitäten | Je nach Motorausführung beispielsweise kleinere Motoren und Elektrowerkzeuge |

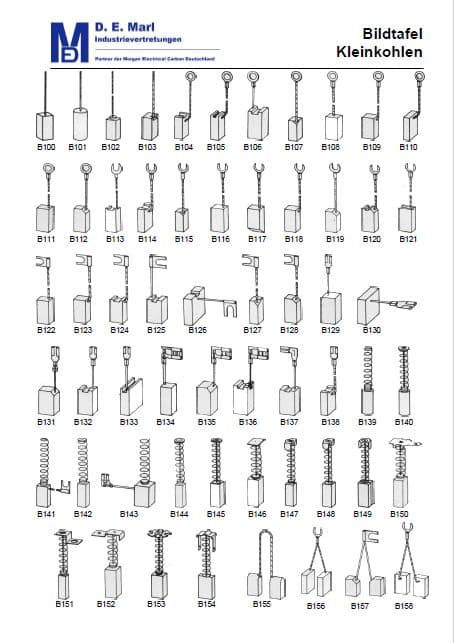

Darüber hinaus liefern wir Kleinkohlen für Werkzeugmaschinen und Haushaltsgeräte. Der Begriff bezeichnet kleine Kohlebürstenausführungen, keine eigenständige Werkstoffgruppe. Auch hier müssen Kohlequalität, Bauform und Anschlüsse zum jeweiligen Motor passen.
Wir unterstützen Sie bei der Auswahl einer geeigneten Qualität für Ihre Maschine und deren Betriebsbedingungen.
Die richtige Kohlebürste auswählen und identifizieren
Sie benötigen Ersatz für eine vorhandene Kohlebürste oder kennen die ursprüngliche Typenbezeichnung nicht?
Wir prüfen anhand Ihrer Angaben, welche Ausführung und Kohlequalität für Ihre Anwendung infrage kommen. Für eine erste Zuordnung sind folgende Informationen hilfreich:
- Hersteller, Typenbezeichnung und vorhandene Qualitätskennzeichnung
- Maschinenart und Anwendungsbereich
- Spannung und Stromstärke
- Abmessungen und Bauform der Kohlebürste
- Anzahl und Ausführung der Litzen, Kabellänge und Anschlüsse
- Fotos, Zeichnungen oder ein vorhandenes Muster

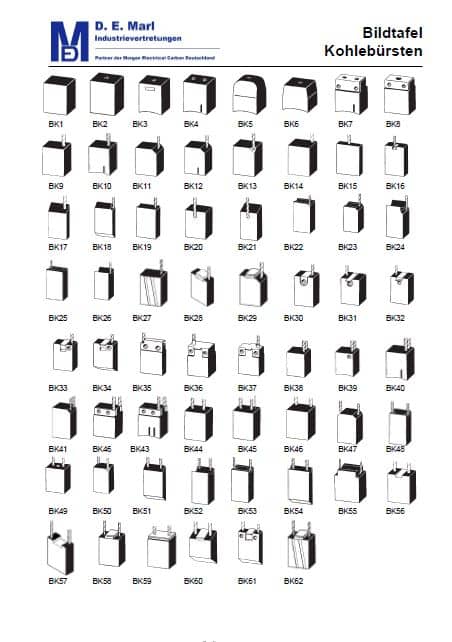

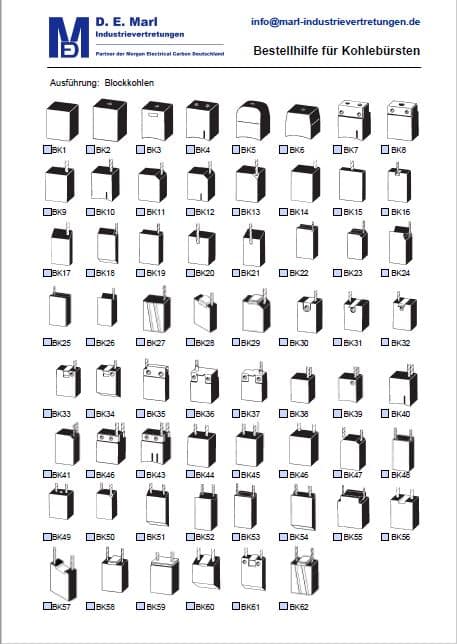

Für die Erfassung von Maßen und Ausführung stehen Ihnen unsere Bestellhilfe und die Bildtafeln zur Verfügung. Wenn einzelne Angaben fehlen, klären wir gemeinsam, welche zusätzlichen Informationen für eine zuverlässige Auswahl benötigt werden.
Ein eingesendetes Muster kann helfen, Abmessungen, Bauform und Anschlüsse zu erfassen. Fehlt die Werkstoffkennzeichnung, prüfen wir außerdem, ob eine Materialuntersuchung möglich und sinnvoll ist. Das hängt unter anderem von Größe und Zustand des Musters ab.
Für die technische Auslegung betrachten wir neben der Stromstärke auch den Bürstenquerschnitt und die Anzahl der stromführenden Bürsten. Daraus ergibt sich die für die Werkstoffauswahl wichtige Stromdichte. Bei auffälligem Laufverhalten beziehen wir zusätzlich Umfangsgeschwindigkeit, Anpressdruck, Gegenlaufmaterial, Temperatur, Kühlung und mögliche Veränderungen der Betriebsbedingungen ein.
Kohlebürsten aller Art und aller namhaften deutschen und europäischen Hersteller
Marktgerechte Preise
Kürzeste Lieferzeiten durch eine extrem hohe Lagerhaltung
Schnelle Anfertigung auch sehr spezifischer Spezial-Lösungen
Mehr als 30 Jahre Erfahrung!
Bürstenfeuer und hoher Verschleiß: Ursachen richtig eingrenzen
Starker Verschleiß, Bürstenfeuer, Geräusche oder Anbrennungen an Kohlebürsten und Kollektor verlangen eine genaue Fehleranalyse. Die Ursache liegt nicht zwangsläufig bei der Kohlebürste selbst. Auch veränderte Stromlasten, Vibrationen, Kühlung oder andere Betriebsbedingungen beeinflussen das Laufverhalten.
Eine zu geringe Strombelastung kann den Verschleiß von Kohlebürsten, Kollektoren oder Schleifringen erhöhen. Unter ungünstigen Bedingungen bildet sich zwischen Kohlelauffläche und Gegenlauffläche keine ausreichende Patina. Die höhere Reibung belastet beide Oberflächen und verkürzt ihre Standzeit.
Bei zu hoher Strombelastung drohen ebenfalls erhöhter Verschleiß und Anbrennungen an den Kollektorlamellen oder den Kanten der Kohlelauffläche. Bei starker Überlastung können sich sogar die Kabel auslöten. Im schlimmsten Fall folgen Motorschäden und längere Anlagenstillstände.
Bei der Fehlersuche prüfen wir deshalb nicht nur die eingesetzte Kohlequalität. Wichtig ist auch, wie lange der Motor mit dem aktuellen Bürstensatz störungsfrei gelaufen ist und ob sich Betriebsbedingungen verändert haben. Ebenso relevant sind frühere Reparaturen oder ein Wechsel des Kohlewerkstoffs.
Kohlequalitäten verschiedener Hersteller sollten innerhalb eines Bürstensatzes nicht gemischt werden. Selbst bei ähnlichen Werkstoffen können sich deren Zusammensetzungen unterscheiden. Ein vollständiger Satz sollte deshalb aus derselben Kohlequalität bestehen.
Lösungen aus der Praxis
Verpackungsindustrie: Anschlusskabel lösen sich durch Vibrationen
Bei einem Motor in der Verpackungsindustrie lösten sich wiederholt die Anschlusskabel aus der Verstampfung der Kohlebürsten. Unsere Untersuchung vor Ort zeigte starke Schwingungen als Ursache. Als kurzfristige Lösung wurden Kohlebürsten mit genieteten Kabeln angefertigt.
Kunststoffverarbeitung: Veränderte Belastung verkürzt die Standzeit
Bei einem Betrieb in der Kunststoffverarbeitung nahm die Standzeit der Kohlebürsten deutlich ab. Die Analyse ergab, dass eine veränderte Zusammensetzung des verarbeiteten Kunststoffs beim Anfahren zu einer höheren Motorbelastung führte. Daraufhin wurde eine Kohlequalität gewählt, die für die kurzzeitige Überlast besser geeignet war.
Kohlebürsten nach Maß anfertigen lassen
Ist die benötigte Ausführung nicht ab Lager verfügbar, können wir Kohlebürsten nach Maß anfertigen lassen. Kohlequalität, Abmessungen, Bauform und Anschlüsse werden dabei auf die vorhandene Maschine abgestimmt. Sonderanfertigungen sind bereits ab vier Stück möglich.
Je nach Bauform bleiben die Kohlebürsten glatt und rechteckig oder erhalten ein oder mehrere Kabel. Als Anschlüsse kommen unter anderem Kabelschuhe, Steckhülsen und Ösen infrage. Die Anschlussstücke werden je nach Ausführung gequetscht, gelötet oder geschweißt. Bei Anwendungen mit starken Vibrationen lässt sich das Kabel alternativ vernieten.
Auch für ältere Maschinen oder nicht mehr lieferbare Originalteile lassen wir Kohlebürsten nach Maß anfertigen. Liegen Originalqualität, Stromstärke, Spannung, Anwendungsbereich und Kohlemaße vor, können wir eine passende Ersatzqualität bestimmen. Bei komplexeren Bauformen hilft ein vorhandenes Muster, um die Abmessungen und Ausführung genau zu erfassen.
Eine Anfrage ist ebenso anhand einer Zeichnung oder eines Fotos möglich. Dafür benötigen wir die Maße und Kohlequalität oder alternativ die elektrischen Betriebsdaten. So lassen sich auch Motorkohlen ersetzen, deren ursprüngliche Typenbezeichnung nicht mehr verfügbar ist.
Kohlebürsten ab Lager: schnell verfügbar bei Maschinenstillstand
Bei einem Maschinenstillstand zählt neben der passenden Kohlebürste vor allem die Lieferzeit. Deshalb halten wir über 1.000 verschiedene industrielle Kohlebürsten auf Lager. Dazu gehören gängige Ausführungen für Gleichstrommotoren, Fahrmotoren, Gabelstapler und Bugstrahlruder.
Für den Ersatzteilbedarf prüfen wir anhand Ihrer Angaben direkt, ob die benötigten Motorkohlen verfügbar sind. Bei einem Lagerartikel erhalten Sie kurzfristig ein Angebot. Ist eine Sonderanfertigung erforderlich, erstellen wir das Angebot in der Regel innerhalb weniger Stunden.
Für Großkunden mit wiederkehrenden Bestellungen halten wir teilweise individuelle Lagerbestände vor. Damit stehen benötigte Industriekohlen auch bei kurzfristigem Bedarf zur Verfügung.
Unsere Kohlebürsten stammen ausschließlich aus Deutschland oder dem europäischen Ausland. Neben der Lieferzeit erhalten technische Einkäufer auf Anfrage die für ihre Beschaffung benötigten Produktinformationen und Datenblätter.
Häufige Fragen zu Kohlebürsten
Sind Motorkohlen und Kohlebürsten das Gleiche?
Ja, die Begriffe Motorkohlen, Kohlebürsten oder auch Stromabnehmer-Kohlen oder Schleifkohlen meinen alle das Gleiche. Sie werden in Elektromotoren zur Stromübertragung eingesetzt.
Welche Kohlebürste brauche ich für meinen Motor?
Die passende Kohlebürste richtet sich nach Stromstärke, Spannung, Anwendungsbereich, Kohlemaßen und Ausführung. Für die Werkstoffwahl ist entscheidend, ob die Bürste beispielsweise in einem Gleichstrommotor, Schleifringläufer oder Generator eingesetzt wird. Bei Problemen mit dem Laufverhalten berücksichtigen wir zusätzlich Faktoren wie Geschwindigkeit, Anpressdruck, Temperatur und das Material der Gegenlauffläche.
Warum verschleißen Kohlebürsten so schnell?
Hoher Verschleiß kann durch eine ungeeignete Kohlequalität, zu geringe oder zu hohe Strombelastung sowie veränderte Betriebsbedingungen entstehen. Auch Vibrationen, Kühlung und Umwelteinflüsse beeinflussen das Laufverhalten. Eine zu geringe Strombelastung kann zudem die Patinabildung auf Kollektor oder Schleifring beeinträchtigen und dadurch die Reibung erhöhen.
Wann müssen Kohlebürsten gewechselt werden?
Kohlebürsten sind Verschleißteile und müssen spätestens beim Erreichen der vom Hersteller vorgegebenen Verschleißgrenze beziehungsweise Mindestrestlänge ersetzt werden. Das sollte im Rahmen regelmäßiger Wartungen kontrolliert werden. Für die Verschleißüberwachung sind auch Kohlebürsten mit automatischer Abschaltung oder Meldelitzen erhältlich, die in Verbindung mit einem Verschleißmeldegerät den notwendigen Austausch signalisieren.
Können nicht mehr lieferbare Kohlebürsten ersetzt oder nachgefertigt werden?
In den meisten Fällen ja. Anhand der Originalqualität oder alternativ abhängig von Stromstärke, Spannung, Anwendungsbereich und Kohlemaßen bestimmen wir eine passende Ersatzqualität. Ist keine Standardausführung verfügbar, lassen wir Kohlebürsten nach Maß schon ab vier Stück fertigen. Ein Muster, eine Zeichnung oder ein Foto hilft dabei, Abmessungen, Litzen und Anschlüsse genau zu übernehmen. Ist das Muster groß genug, lässt sich auch das Kohlematerial bestimmen, wenn kein Aufdruck mehr vorhanden ist.
Was verursacht Bürstenfeuer an Kohlebürsten?
Bürstenfeuer kann unterschiedliche Ursachen haben und erfordert deshalb eine genaue Prüfung der Maschine. Mögliche Einflussfaktoren sind oftmals die Laufflächenbeschaffenheit des Kommutators, die Kohlequalität in Kombination mit der Strombelastung (insbesondere massive Überlast), Vibrationen, Verunreinigung der Luft, oder mechanische Fehler in der Maschine. Aber auch veränderte Einstellungen der Maschine etwa nach Reparaturen am Motor oder ein früherer Wechsel des Kohlewerkstoffs sollten bei der Fehleranalyse berücksichtigt werden.
Die passende Kohlebürste für Ihre Anwendung anfragen
Ob Ersatzteil, Kohlebürste nach Maß oder Unterstützung bei ungewöhnlichem Verschleiß: Schicken Sie uns die vorhandene Typenbezeichnung und die technischen Daten Ihrer Anwendung. Auch anhand eines Musters, einer Zeichnung oder eines Fotos prüfen wir, welche Ausführung infrage kommt.
Bei Lagerware klären wir die Verfügbarkeit direkt. Ist eine Sonderanfertigung erforderlich, erhalten Sie Ihr Angebot in der Regel innerhalb weniger Stunden.
Sprechen Sie uns gerne an. Mit mehr als 30 Jahren Erfahrung rund um Kohlebürsten und Stromübertragung unterstützen wir Sie bei der Auswahl der passenden Ausführung.
